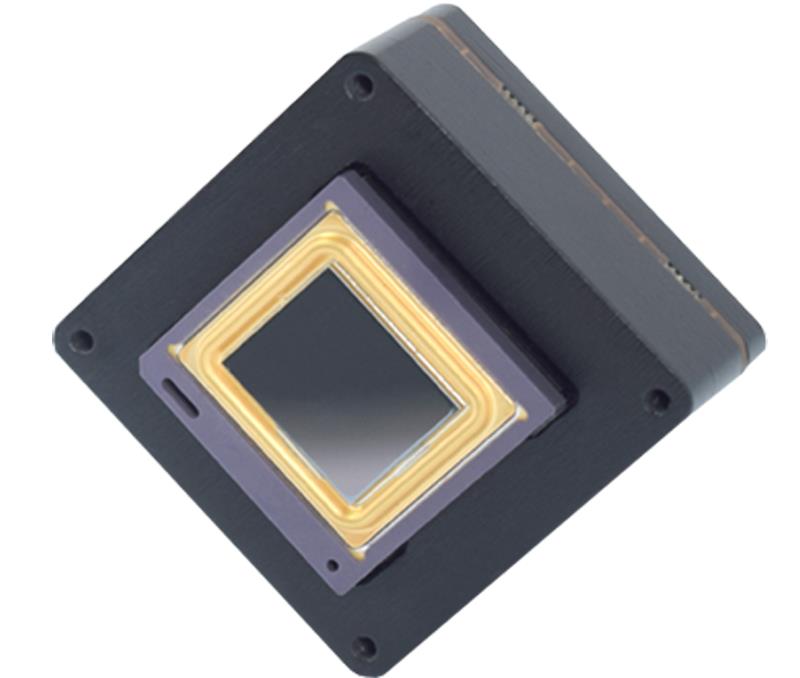

红外热像机芯SC384
- 产品详情
- 规格参数
产品概述
威客电竞科技SmartCor384系列红外热像机芯具有无与伦比的特征和性能，先进的WDR宽动态图像处置惩罚手艺，多种场景模式可选，能够知足差别的应用情形和需求。由于640和384的机械和电气功效相同，集成商在使用差别的热像集成时可以直接相互兼容，且在镜头的选用也有通用之处。 SmartCor系列是具有领先的无挡片手艺，提供一连无滋扰的实时红外图像�；鞠盗刑寤�，功耗低。是无人机，热像手持装备，监控等红外集成装备的理想之选。
产品特点
领先的无挡片手艺
体积小 38 x 38 x 20.5mm，形状尺寸小巧，易于集成到种种型光电系统中，包括便携式手持装备
重量轻 ＜40g
瞬时开机＜3秒
先进的WDR宽动态图像处置惩罚手艺
智能数字细节增强，突出图像的细节
凭证场景、目的的转变自顺应调解图像的亮度、比照度，使得图像始终处于最佳成像效果
数字一连变焦
可调的瞄准线光标
一连无滋扰的实时图像
支持图形文字上传
-40℃~+75℃事情温度规模可选
自动对焦可选
一连光学变焦，三视场， 定焦镜头和无镜头机芯设置可选
多钟镜头可选，可定制
IPC&TNV扩展板可选
易于集成且与通电电源和视频接口兼容
| 探测器数据 | |
| 探测器类型 | 非制冷型微测辐射热计(非晶硅探测器|氧化钒探测器) |
| 探测器像素 | 384 x 288 像素 |
| 像元间距 | 17μm |
| 事情波段 | 8~14μm |
| 帧频 | 50|60Hz |
| 图像性能 | |
| 非匀称校正 | 无挡片校正(有挡片校正可选) |
| 热迅速度(NETD) | 非晶硅探测器＜60mk |氧化钒探测器＜40mk |
| 开机时间 | <3秒 |
| 电子变焦 | 一连变焦（63~400）; 2倍 & 4倍( RS232下令控制) |
| 图像控制 | 图形模式(AGC)、数字变焦、伪彩色或是非色、比照度、亮度、锐度、系统设置 |
| 图像模式 | 自动(WDR宽动态)，手动，瞬时亮度，海天 |
| 图形文字 | 支持，用户自行定制 |
| 十字光标 | 2种或多种十字分解光标，可调理 |
| 视频输出 | 伪彩模拟视频输出&数字视频输出(BT.656) |
| 主板 | |
| 主电气接口 | 50-pin 输出 |
| 通讯控制 | UART|RS232 LVCMOS +2.5V-3.3V |
| 事情电压 | VDC: +2.8V ~ 5.5V (典范事情电压 +3.7V) |
| 功耗 | |
| 模拟输出 | PAL(标准)，NTSC(可选) |
| 数字输出 | BT.656(标准) , LVDS和CMOS(可选) |
| 扩展板 | |
| 电气接口 | 20-pin 输出 |
| 通讯控制 | UART|RS232 LVCMOS +2.5V-3.3V |
| 事情电压 | VDC: +2.8V ~ 5.5V (典范事情电压 +3.7V) |
| 功耗 | <0.7W |
| 模拟输出 | PAL(标准)，NTSC(可选) |
| 数字输出 | BT.656(标准) , LVDS和CMOS(可选) |
| IPC板 | |
| 尺寸 | 38*38mm |
| 事情电压 | VDC: +12V |
| 视频输出 | 网络输出(支持Web设置)，CVBS模拟输出 |
| 通讯控制 | RS485 |
| 支持(可选) | 自动对焦，Wi-Fi，存储(SD卡) |
| TNV板 | |
| 尺寸 | 38*38mm |
| 事情电压 | VDC: +2.8~5.5V | +6-36V |
| 视频输出 | 2路模拟视频, 1路BT.656数字视频 |
| 通讯控制 | RS232 (RS422|RS485 可选) |
| 支持(可选) | 自动对焦，Wi-Fi，存储(SD卡) |
| 物理特征 | |
| 重量 (不带镜头和后盖) | <40g |
| 尺寸 (不带镜头和后盖) | 38 x 38 x 20.5 mm |
| 牢靠孔 | 10 个M2 X 4, UNC ?”-20(可选) |
| 情形数据 | |
| 事情温度 | -40℃ 至 +60℃|-40℃ 至 +75℃(可定制) |
| 存储温度 | -50℃ 至 +70℃ |
| 湿度 | 5% ~ 95%非冷凝 |
| 攻击 | 650g攻击脉波; 带有11ms 齿形波 |
| 振动 | 5.6g , 3轴 , 每轴8小时 |
| 热攻击 | 5°/分钟 |
| 封装 | IP67 (镜头) |
| 牢靠孔 | 10 个M2 X 4, UNC ?”-20(可选) |
| 包装 | |
| 标准 | 红外热像机芯，毗连线，使用手册，保修卡 |
| 选配 | 红外镜头 |
